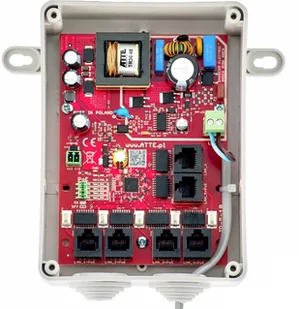

ATTE SWITCH 5-PORTOWY POE ATTE IPB-5-10-S4

Zestaw do 5 kamer IP, w obudowie zewnętrznej ABOX-S4, switch PoE 6 portowy 10/100Mbps (5xPoE + 1xUplink), zintegrowany zasilacz 75W, bezpieczniki polimerowe, typu IPB-5-10-S4.

Uwagi:
Obudowa ABOX-S4 jest dedykowana wyłącznie do tego produktu i nie jest dostępna w sprzedaży oddzielnie.
IPB-5-10-S4 został zaprojektowany jako kompletne, zintegrowane rozwiązanie zasilania niewielkich systemów telewizji przemysłowej IP. Urządzenie nadaje się do montażu zaraz po wyjęciu z pudełka, a obudowa o klasie odporności IP55 daje swobodę montażu wewnątrz, lub na zewnątrz budynku. Wysokiej jakości tworzywo sztuczne zapewnia odporność na promieniowanie UV i pozostałe, niekorzystne czynniki atmosferyczne.
Zestawy ze switchem PoE przeznaczone są do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE.
Wersja "Basic" (IPB) oznacza, że urządzenie należy do linii produktów o podstawowej funkcjonalności i możliwie prostej konstrukcji.

Najważniejsze korzyści:


• niewielkie rozmiary
• możliwość zasilania 5 odbiorników PoE 802.3at/af lub PASSIVE
• możliwość transmisji danych na 100m (zasięg)
• bezpiecznik polimerowy niezależnie dla każdego kanału PoE
• możliwość wyłączenia zasilania na wybranych portach PoE
• wyraźna optyczna sygnalizacja stanu zasilania oraz transmisji danych
• do 36W mocy na pojedynczy port PoE (sumarycznie 75W budżetu mocy)
• łatwe i szybkie uruchomienie bez koniczności konfiguracji parametrów
• wysoka sprawność zintegrowanego zasilacza (>90%)
• dodatkowe złącze śrubowe ułatwia "podebranie" zasilania 48VDC do innych urządzeń
• "wypinane" złącze zasilania AC ułatwia serwis urządzenia
• łatwa rozbudowa i skalowanie systemu poprzez dołączenie dodatkowych switchy serii xPoE / IP oraz IPB / IPUPS
• możliwość zachowania zapasu kabli wewnątrz obudowy
• wejście kablami przez zamontowane w obudowie gumowe zaślepk: 2x29mm
• możliwość wprowadzenia przewodów z zarobionymi wtykami (po nacięciu zaślepki)
• w komplecie kabel zasilający oraz 2 uchwyty umożliwiające montaż obudowy bez naruszania stopnia ochrony IP55

Przykłady zastosowań:
Przykładowa konfiguracja IPB-5-10-S4 z wyniesionym punktem kamerowym:

Przykładowa konfiguracja IPB-5-10-S4 z wyniesionym punktem kamerowym:

Cechy techniczne:
Porty LAN

• 6 portów RJ45 10/100Mbps
• (5xLAN+PoE, 1xUplink)

Obsługiwane odbiorniki PoE (standard / moc max)

• 802.3af - do 15,4W LAN_1...LAN_5
• 802.3at - do 30W LAN_1...LAN_5
• PoE PASSIVE - do 36W LAN_1...LAN_5

Wyjścia PoE (standard / tryb zasilania)

• LAN_1...LAN5
• PoE PASSIVE, mode B (4,5+) (7,8-)

Zworki PoE ON/OFF

• zasilanie PoE na portach LAN_1...LAN_4

Zabezpieczenie wyjść PoE (nadprądowe / przed zwarciem)

• LAN_1...LAN_5
• 0,75A / polimerowe (wymaga restartu zasilania)

Zasilacz sieciowy (rodzaj / typ)

• impulsowy / zintegrowany

Zabezpieczenie wyjścia zasilacza (nadprądowe / przed zwarciem)

• 9A, elektroniczne (po zwarciu może być wymagany restart zasilacza)

Zabezpieczenie termiczne zasilacza

• TSD (thermal shutdown) 130C, wymaga restartu

Zakres napięcia wejściowego zasilacza / zabezpieczenie wejścia

• 180...240VAC / T3,15A bezpiecznik topikowy F1

Moc wyjściowa zasilacza (ciągła)

• 75W

Sprawność zasilacza

• 91% @75W

Napięcie wyjściowe zasilacza (zasilanie kamer PoE)

• 48V +/- 2%, dostępne także na złączu śrubowym "(+) (-)"

Montaż obudowy

• naścienny, uchwyty montażowe

Zakres temperatur pracy

• -25C...+40C

Obudowa (typ / materiał / kolor / przepusty kablowe)

• ABOX-S4 / tworzywo / RAL7035 szary / zaślepka gumowa 2x29mm

Wymiary / waga / stopień ochrony

• 150x110x70mm / 0,43kg / IP55
