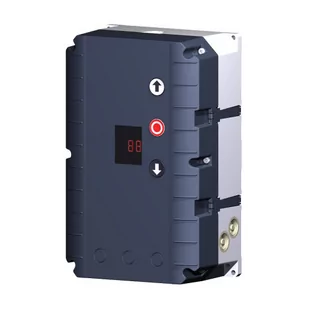

GFA Centrala sterująca, płyta TS 981 DES 20198100 00001

Sterownik, centrala sterująca GFA TS 981 dla napędów do bram firmy GFA. Centrala cechuje się obsługą cyfrowego wyłącznika krańcowego DES i wszystkich funkcji z poziomu operatora. WYKONANIE: Zintegrowane przyciski sterownicze OTW-STOP-ZAM Możliwość podłączenia dwóch kaset sterowniczych Podłączenie zasilania bezpośrednio na zaciski lub za pomocą wtyczki CEE z kablem o długości 0,7m Ustawienia poprzez przełącznik obrotowy ze wskaźnikiem cyfrowym Połączenia wtykowe Przewód łączący do napędu ELEKTROMATEN w różnych długościach Dwa niezależnie programowalne wyjścia przekaźnikowe 1, możliwość wykorzystania np. jako kontakty sygnalizacyjne Przyłącze UBS 2 z dwoma gniazdami wtykowymi w celu łatwego podłączenia kaset sterowniczych, fotokomórki, odbiornika radiowego, itd.

(akcesoria UBS pod 8.091) Wtykowe przyłącze luźnej linki i drzwi przejściowychFUNKCJE:

Szybkie ustawienie położeń krańcowych i wszystkich funkcji z poziomu operatora Możliwość wyboru trybu pracy:

• Tryb czuwakowy ZAM/OTW             - Tryb czuwakowy ZAM/samopodtrzymanie OTW              - Samopodtrzymanie ZAM/OTW Automatyczne rozpoznanie rodzaju krawędzi zamykających i układu analizy:
• Optyczna listwa stykowa (np. system Vitector)             - Zasada styku zwiernego 8k2             - Zasada styku rozwiernego 1K2 z testowaniem Automatyczne zamykanie czasowe regulowane w zakresie 1 - 240 sekund (możliwość załączania/ wyłączania):
• Brama zamyka się automatycznie po osiągnięciu  górnego położenia krańcowego lub pozycji pośredniej po upływie nastawionego czasu             - Możliwość wyboru ponownego odliczania czasu po uruchomieniu fotokomórki Nastawna pozycja pośrednia z indywidualnymi możliwościami programowania Zabezpieczenie przed wciągnięciem, do wyboru:
• Zasada styku rozwiernego – zwiernego z analizą oporności             - Systemy optyczne             - Zabezpieczające fotokomórki Automatyczne dopasowanie odstępu do podłoża, automatyczna kompensacja w wyniku wydłużenia linki lub późniejszego ułożenia posadzki (niemożliwe przy wyłączniku ciśnieniowym) Korekta wybiegu napędu umożliwia kompensatę wybiegu np.

wskutek wpływu temperatury Wskaźnik stanu i informacji (m.in. wyświetlenie ostatnich 2 błędów) Licznik cykli roboczych (bez możliwości resetowania)AKCESORIA: Wyłącznik awaryjny Przełącznik kluczowyDANE TECHNICZNE: Do wszystkich napędów ELEKTROMATEN firmy GfA z cyfrowym wyłącznikiem krańcowym DES Napięcie zasilania: 1N~230V, PE / 3~230V, PE / 3N~400V, PE / 3~400V, PE Częstotliwość robocza:

50 / 60 Hz Napięcie sterownicze: 24V DC Zasilanie urządzeń peryferyjnych: 24V DC (1,0A) / 230V AC (1,6A)Dopuszczalny zakres temperatur: -10°C / +50°COBUDOWA: Wymiary szer.

x wys. x gł [mm]: 190 x 300 x 115 IP65 przy podłączeniu bezpośrednim lub IP54 z wtyczką CEE Zabezpieczenie przed dotykiem za pomocą osłon elementów przewodzących prąd Z naznaczonymi otworami i materiałem mocującymWIĘCEJ FUNKCJI:

Licznik cykli serwisowych:

• Możliwość ustawienia 1.

000 - 99. 000 cykli              - Po osiągnięciu liczby cykli serwisowych możliwość  wyboru:

komunikat lub przełączenie na tryb czuwakowy Monitorowanie mechanicznej blokady, sterownik rozpoznaje blokadę bramy i wyłącza napęd Kontrola siły udźwigu w kierunku OTW:

• Do bram z wyrównoważeniem, rozpoznaje nagłe  zmiany wyrównoważenia - Z automatycznym uczeniem, dlatego brak  zadziałania kontroli siły wskutek np.

zmiany  napięcia sprężyny Automatyczne rozpoznanie napędów ELEKTROMATEN  z cyklokonwerterem (DU) lub falownikiem (FU):

• Ustawianie zdawczej prędkości obrotowej             - Łagodny rozruch i zatrzymanie dzięki automatycznemu dostosowaniu rampy przyspieszenia  i hamowania             - Możliwość zmiany rampy przyspieszenia i hamowania Funkcja RWA do oddymiana i odprowadzania ogrzanego  powietrza w powiązaniu z przeciwpożarową instalacją alarmową Sterowanie ruchu jedno- lub dwukierunkowego z możliwością ustawienia takich funkcji jak:

czas ostrzegania, przedłużenie fazy zielonej czas opróżnianie jak również priorytetu w obydwu kierunkach (wjazd / wyjazd)Karta pamięci 2, przy użyciu karty SD lub MMC można łatwo przeprowadzić aktualizację oprogramowania lub dokonać przeprogramowania na oprogramowanie specjalne FUNKCJE SPECJALNE PRZY POMOCY DODATKOWYCH MODUŁÓW: Przekaźnikowych modułu statusu/sygnalizacji (SMF): Pięć dalszych kontaktów sygnalizujących błędy lub pozycje bramy Funkcja śluzy Moduł (SLF):

Funkcja śluzy przy pomocy dwóch TS981 Moduł zapobiegający panice (uzupełnienie do SLF):

• Wyłączenie funkcji śluzy przy pomocy dodatkowego przełącznika
