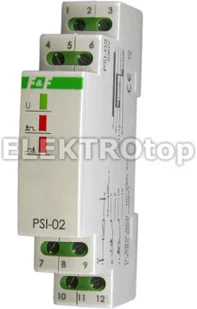

Elementy pomocnicze układów automatyki Elementy pomocnicze PSI-02
Przetwornik sygnału "ciągły impuls".
Przeznaczenie
PSI-02 służy do zamiany ciągłego sygnału sterującego na pojedyncze impulsy sterujące wymagane w układach sterowania automatyki.
Działanie
Przetwornik po otrzymaniu sygnału sterującego na wejściu UST (zbocze narastające), generuje impuls na wyjściu 12 (styk 11-12 zostanie zamknięty na czas 1s). Po zaniku sygnału sterującego (zbocze opadające), przetwornik generuje drugi impuls na wyjściu 9 (styk 8-9 zostanie zamknięty na czas 1s).
Przykład zastosowania
Układ grupowego sterownia rolet. [przejdź$522]
Dane techniczne
