Specyfikacja
- Napięcie zasilania: 5 V
- Matryca LED 8 x 8
- Interfejs komunikacyjny: SPI
- Kolor diody: czerwony
- Wymiary modułu 50 x 32 mm
- Wymiary matrycy: 32 x 32 mm
W zestawie
- Płytka drukowana ze sterownikiem MAX7219 oraz matryc 8x8
- 5 x przewód żeńsko - żeński - 20 cm
|
Zestaw nie wymaga samodzielnego lutowania. Jest gotowy do użytkowania.
|
Opis

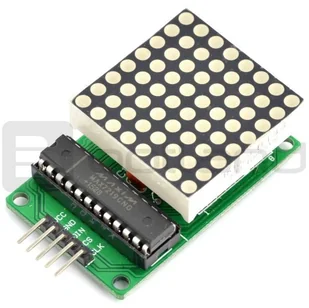

Zestaw zawiera wyświetlacz w postaci matrycy diod LED 8 x 8 wraz ze sterownikiem oraz niezbędnymi elementami pasywnymi. Układ sterujący MAX7219 komunikuje się poprzez magistralę SPI, co oznacza, że można go w prosty sposób obsługiwać za pomocą mikrokontrolerów w tym AVR oraz modułów Arduino. Opis wraz z biblioteką i przykładowym programem dla użytkowników platformy Arduino można znaleźć pod tym adresem.
W celu uruchomienia modułu z Arduino przy pomocy biblioteki, należy połączyć: DIN - PIN 12, CLK - PIN 11, CS - PIN 10.
Wyprowadzeniami są popularne złącza goldpin (raster 2,54 mm), umożliwiające podłączenie czujnika za pomocą przewodów lub bezpośrednie wpięcie w płytkę stykową.
Przydatne linki
- Dokumentacja sterownika MAX7219
- Przykładowy program oraz biblioteka Arduino
|
