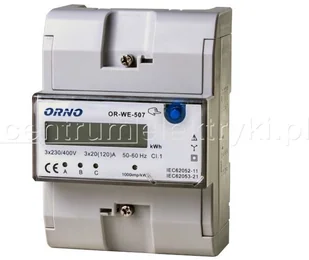

Orno Licznik zużycia energii elektrycznej 3F 3x20(120)A OR-WE-507

Charakterystyka

Urządzenie służy do wskazań energii elektrycznej prądu przemiennego trójfazowego w układzie bezpośrednim. Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia w każdej fazie wskazuje impulsy w ilości proporcjonalnej, przybliżonej do pobieranej energii elektrycznej w tej fazie. Pobór energii w fazie sygnalizowany jest miganiem odpowiedniej LED. Suma impulsów z trzech faz sygnalizowana miganiem LED (1000 imp/kWh) przeliczana jest na energię pobraną w całym układzie trójfazowym a jej wartość wskazywana na wyświetlaczu LCD. Wyświetlacz przy niskim stanie zużycia jest wygaszony. Niebieski przycisk uruchamia wyświetlacz.

PARAMETRY TECHNICZNE

• zasilanie: 3x230V/400V AC, 50/60Hz
• wyświetlacz: LCD (liczba cyfr 6+1=000000,0 kWh)
• częstotliwość impulsów: 1000 imp/kWh
• prąd: 3 x 20(120)A
• prąd rozruchowy: 0,4%IB
• dokładność pomiaru: klasa 1
• sygnalizacja poboru prądu: 3xLED czerwona
• sygnalizacja sczytywania: LED czerwona
• montaż na szynie: 35 mm
• wymiary: 128 x 90 x 67 mm (5  modułów)
• ilość w opakowaniu zbiorczym: 30 szt.
