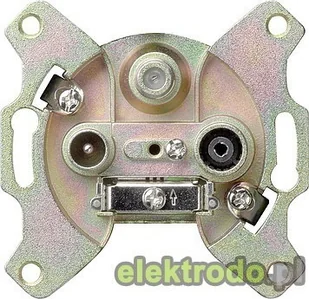

Gira Gniazdo antenowe SAT kocowe - 093700

Gniazdo antenowe wtyczkowe Gira (FS 302 F) Właściwości:

• Może być używane jako gniazdo końcowe z trzema przyłączami.
• Zastosowanie w indywidualnych instalacjach antenowych, za multiswitchem lub na odsprzężonej linii odgałęźnej.
• Podłączenie odbiornika satelitarnego jest zaprojektowane jako gniazdo F.

może być również używane do przesyłania napięcia stałego (maks. 24 V DC 500 mA) do anteny satelitarnej.

Uwagi :

• Tylko do montażu śrubowego.
• Uwaga! Przestrzegać przestrzeni montażowej dla wtyczki i promieni gięcia.
• Uwaga dotycząca wkładek ze złączami:

Nie nadaje się do instalacji kanałowej i standardowej puszki urządzenia. Zalecane połączenie z wtyczkami kątowymi.

• Zalecenia montażowe:

Gniazda elektryczne Kaiser Montaż podtynkowy: Kaiser nr art.

: 1068-02 Montaż w ścianie pustej: Kaiser nr art. : 9062-94 Montaż w betonie: Kaiser nr art. . 1268-40Instrukcja montażu zgodnie z § 13 NAV Należy pamiętać, że urządzenia z podłączonym obciążeniem 230 V są dostarczane z wtyczką ze stykiem uziemiającym lub stałym połączeniem (bez wtyczki), w zależności od mocy znamionowej.

Jeśli urządzenie ma stałe podłączenie, instalacja musi zostać zlecona specjalistycznej firmie. Wszystkie urządzenia o podłączonym obciążeniu 400 V lub większym muszą być obsługiwane przez odpowiednie przyłącze zasilania i mogą być podłączane wyłącznie przez wykwalifikowanego elektryka. W przypadku urządzeń o mocy znamionowej większej niż 12 kW wymagana jest zgoda operatora sieci. Przed instalacją należy skontaktować się z operatorem sieci lub firmą instalacyjną wymienioną w rejestrze instalatorów operatora sieci. Taka firma instalacyjna pomoże uzyskać niezbędne zezwolenie od odpowiedniego operatora sieci.

Gira Gniazdo antenowe 093700Producent: GiraOznaczenie: Gniazdo antenowe FS 302 FTyp wkładki: 093700Budowa: Gniazdo końcoweTyp montażu:

PodtynkowyPokrywa: bezTłumienie połączenia przy 860 MHz: 1,5 dBTłumieniepołączenia przy 2150 MHz: 2 dBLiczba gniazd: 3Nadajesię do modemu kablowego:

nieNadaje się do zdalnego zasilania: nieTyp montażu: Mocowanie pazurkowe/śruboweKolor: innyOchrona powierzchni: innyMateriał:

innyJakość materiału: innyBezhalogenowy: nieObróbka antybakteryjna: nieStopień ochrony (IP): IP20 Gniazdo antenowe 093700 Gira:

dalsze szczegóły Gniazdo antenowe wtyczkowe (FS 302 F) - Może być stosowane jako gniazdo końcowe z trzema przyłączami.

• Zastosowanie w indywidualnych instalacjach antenowych, za multiswitchem lub na odsprzężonej linii odgałęźnej.
• Połączenie dla odbiornika satelitarnego jest zaprojektowane jako gniazdo F.

Może być również używane do bezpośredniej transmisji napięcia (maks. 24 V DC / 500 mA) do anteny satelitarnej. Dostarczane z: Gniazdo antenowe Gira FS 302 F wkładka 093700, opakowanie jednostkowe: 1 szt, EAN:

4010337937005 Ważna uwaga: Należy pamiętać, że prace elektryczne mogą być wykonywane wyłącznie przez wykwalifikowanych elektryków lub pod ich kierunkiem i nadzorem. W razie potrzeby należy przestrzegać odmiennych norm i przepisów elektrycznych obowiązujących w danym kraju i zasięgnąć porady lokalnego elektryka. Urządzenia z podłączonym obciążeniem > 380V/400V wymagają podłączenia do sieci elektrycznej i mogą być podłączane wyłącznie przez autoryzowanego elektryka. W przypadku urządzeń o mocy znamionowej > 12 kW wymagana jest zgoda operatora sieci (Niemcy, inne kraje mogą się różnić).

Tłumienie połączenia przy częstotliwości 860 MHz 1,5 dB, Tłumienie połączenia przy częstotliwości 2 150 MHz 2 dB, Liczba styków 3, Nadaje się do modemu kablowego nie, Nadaje się do zdalnego zasilania nie, Metoda mocowania Mocowanie ząbkowane/śrubowe, Kolor inny, Ochrona powierzchni inna, Materiał inny, Jakość materiału inna, Bezhalogenowy nie, Ochrona antybakteryjna nie, Stopień ochrony (IP) IP20 GIRA 093700 Gniazdo antenowe FS 302 Insert | Nr producenta: 02026040 | EAN: 4010337937005 | Typ produktu: Instalacja elektryczna | Gniazda antenowe Odpowiednie do pokrywy 0869. . . . Może być używane jako gniazdo końcowe z 3 przyłączami.

Tłumienie połączenia 1,5 2 dB. Do użytku w instalacjach z pojedynczą anteną za multiswitchem lub na odsprzężonej linii odgałęźnej. Połączenie dla odbiornika satelitarnego jest zaprojektowane jako gniazdo F. Może być również używane do przesyłania napięcia stałego (maks. 24 V DC 500 mA) do anteny satelitarnej. | Kategoria:

Oświetlenie elektryczne > Instalacja elektryczna Wkładane gniazdo antenowe (SE33ST) - gniazdo z trzema połączeniami.

• Wtyczka IEC dla telewizji naziemnej znajduje się na dole po lewej stronie, gniazdo IEC dla FM (radio) na dole po prawej stronie, a złącze F dla telewizji satelitarnej (SAT) na górze pośrodku.
• Filtr separujący dla telewizji naziemnej i telewizji satelitarnej o wysokim współczynniku tłumienia:

Sygnał SAT jest filtrowany w złączach FM TV IEC, podczas gdy sygnał naziemny FM/TV jest filtrowany w złączu satelitarnym F.

• Przejście prądu stałego z połączenia SAT do wejścia.
• Wewnętrzny przewód jest po prostu podłączany przez naciśnięcie bez potrzeby stosowania śrub.

Dzięki temu przewód wewnętrzny może być wielokrotnie odłączany.

• Spełnia klasę ekranowania A.

Może być jako gniazdo końcowe z trzema połączeniami. Do użytku w indywidualnych systemach antenowych, za multiswitchem lub na odłączonej linii odgałęźnej.

Złącze dla odbiornika satelitarnego jest zaprojektowane jako gniazdo F. Może być również używane do przesyłania napięcia stałego (maks. 24 V DC / 500 mA) do anteny satelitarnej. Główne cechy Szczegóły techniczne Typ gniazda TV + SAT Tłumienie 2 dB Kolor produktu Metaliczny Ilość gniazd 3 Ilość produktów w zestawie 1 sztuka
