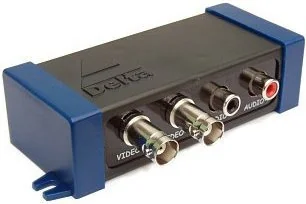

Abcvision Transformator wideo-AUDIO TR-2P+2AU

TRANSFORMATOR AUDIO/WIDEO
TR-2P+2AUOPIS PRODUKTU

TR-2P+2AU przeznaczony jest do przesyłu sygnału wideo za pomocą skrętki komputerowej. Urządzenie dopasowuje impedancję kabla koncentrycznego 75$97 do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne. W torze audio następuje dopasowanie impedancji mikrofonu 600$98 do impedancji przewodu symetrycznego umożliwiając przesył sygnału audio do 1200 metrów.

Do zbudowania pełnego toru przesyłu sygnałów wymagane są dwa takie urządzenia.

SPECYFIKACJA TECHNICZNA

Rodzaj urządzenia	Pasywne
Liczba kanałów	2 Wideo 2 AUDIO
Zasięg wideo	max. 400 m UTP kat. 5e
Zasięg audio	max. 1200 m
Napięcie we/wy 75$99 (CVBS)	1 Vpp
Tłumienie przelotowe	-0.5 dB @ 5 MHz Wideo -1.75 dB @ 1 kHz AUDIO
Zakres pasma wideo	0 ... 9 MHz ( -3 dB )
Zakres pasma audio	20 Hz ...
