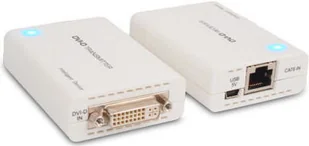

Cypress CDVI-301TX/RX Transmisja DVI po CAT6 [CDVI-301TX/RX]

Cypress CDVI-301TX/RX to nadajnik i odbiornik do przesyłu sygnału DVI-D po kablu sieciowym kat. 6 do 40m z przepustowości do 2. 25Gbps. Nadajnik jest zasilany poprzez złącze USB, a odbiornik zasilany jest poprzez kabel CAT6. Główne funkcje: Obsługa cyfrowych formatów wideo do 36 bitów Wsparcie wejście i wyjścia High Definition do WUXGA/1080p Wykorzystuje jeden kabel CAT6 do transmisji razem z DDC Wyrównuje i odzyskuje dane przychodzących TMDS przed ponownym przesyłaniem sygnału w optymalnej jakości Długość maksymalna kabli DVI podłączonych do nadajnika i odbiornika jest uzależniona od przesyłanej rozdzielczości sygnału:

WUXGA/1080p 8bit do 12 metrów WUXGA/1080p12bit do 10 metrów Długość maksymalna kabla CAT6 łączącego nadajnik i odbiornik jest uzależniona od przesyłanej rozdzielczości sygnału: WUXGA/1080p 8bit do 40 metrów WUXGA/1080p12bit do 15 metrów Zaleca się stosowanie zasilacza zarówno po stronie nadajnika i odbiornika, aby uzyskać najlepszą wydajność i długi zasięg działania. Korzystanie z zasilacza tylko po stronie nadajnika i zasilanie odbiornika tylko poprzez CAT6 zmniejszy zasięg poprawnego działania do 20 metrów lub mniej, podczas przesyłania sygnału 8 bitów. Specyfikacja techniczna: Nadajnik Wejście 1 x USB (zasilanie), 1 x DVI-D Wyjście 1 x RJ45 dla CAT6 odbiornik Wejście 1 x USB (zasilanie), 1 x RJ45 dla CAT6 Wyjście 1 x DVI-D max długość kabla DVI dla nadajnika:

WUXGA lub 1080p 8 bitów - 12 m WUXGA lub 1080p 12 bitów - 10 m max długość kabla DVI dla odbiornika: WUXGA lub 1080p 8 bitów - 12 m WUXGA lub 1080p 12 bitów - 10 m max długość kabla CAT6: WUXGA lub 1080p 8 bitów - 40 m WUXGA lub 1080p 12 bitów - 15 m Ochrona ESD : +- 8 kV/ +- 4 kV Temperatura pracy : 0 ° C ~ 45 ° C Temperatura przechowywania :

-20 ° C ~ 60 ° C Wilgotność względna 20 ~ 90% RH (bez kondensacji) Pobór mocy nadajnik 3 W odbiornik 1,5 W Zawartość opakowania: Nadajnik DVI-D po CAT6, Odbiornik DVI-D po CAT6, 2 x zasilacz 5V/1A USB, Instrukcja obsługi. Źródło: Cypress. com.
