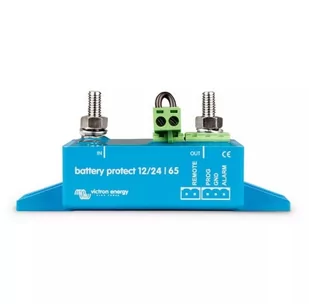

Victron Energy Rozłącznik akumulatora 12/24V 65A

Victron Battery-Protect BP-65 (MPN BPR000065400) odłącza akumulator od mniej ważnych obciążeń, zanim zostanie on całkowicie rozładowany (co mogłoby go uszkodzić) lub zanim nie będzie już miał wystarczającej ilości energii do uruchomienia silnika itp. Dodatkowo, seria BP posiada zabezpieczenie przeciwprzepięciowe, które wyłącza obciążenie przy napięciu akumulatora 16V lub 32V i chroni je przed uszkodzeniem. BP obsługuje akumulatory AGM, kwasowo-ołowiowe, żelowe i litowe. Inwerter nigdy nie może być podłączony do Victron Battery-Protect BP-65!możliwość ustawienia 6 różnych progów wyłączeniaBattery-Protect jest bardzo elastyczny i może być ustawiony na różne napięcia odcięcia. W urządzeniu można aktywować następujące progi odcięcia:

10,5V / 21V, 10V / 20V, 9,5V / 19V, 11,25V / 22,5V, 11,5V / 23V, 11,8V 23,6VPonadto istnieją różne progi włączenia, które można wybrać dla większości progów wyłączenia. To urządzenie jest zatem idealnym urządzeniem ochronnym dla akumulatora i zapewnia maksymalną żywotność, ponieważ większość przetwornic napięcia lub regulatorów ładowania ma zabezpieczenie podnapięciowe, ale interweniuje ono tylko przy dość niskich wartościach, które zwykle mieszczą się w zakresie 10,5 V / 21 V. Im wyższy jest ten próg wyłączenia, tym dłużej będziesz mógł cieszyć się swoimi akumulatorami, które generalnie są dość kosztowne. Wybór progu wyłączeniaW zależności od typu akumulatora, istnieją różne minimalne napięcia akumulatora, których należy przestrzegać, aby nie uszkodzić akumulatora. W przypadku akumulatorów AGM/żelowych zalecamy ustawienie progu wyłączenia Batteryprotect na 11,5 V.

W przypadku baterii litowych (LifePo4) zalecany jest próg wyłączenia 12,0 V. W zależności od przeznaczenia akumulatora może być konieczna zmiana tych wartości granicznych. Producenci podają również różne specyfikacje dla swoich akumulatorów. Dlatego zawsze należy zapytać producenta akumulatora, który próg wyłączenia jest odpowiedni dla danego akumulatora!Podsumowanie najważniejszych cech produktuDla akumulatorów 12V i 24V z automatycznym wykrywaniem zakresu napięcia baterii akumulatorów6 różnych napięć odcięcia do wyborumaksymalna zdolność przełączania 65 AProste programowanie i wyświetlanie statusu ustawień za pomocą siedmiosegmentowego wyświetlaczaDodatkowy tryb dla akumulatorów litowych - w tym trybie BP może być sterowany przez VE. Bus BMSbardzo niski pobór mocyOchrona przeciwwybuchowa dzięki zintegrowanym przełącznikom MOSFET, które zastępują przekaźniki, a tym samym zmniejszają ryzyko iskrzenia do zerazintegrowane wyjście alarmowe Wyjście alarmu opóźnionego Wyjście alarmu jest aktywowane, gdy napięcie akumulatora spadnie poniżej ustawionej wartości wyłączenia na dłużej niż 12 sekund.

Włączenie silnika nie aktywuje więc alarmu. Wyjście alarmowe to zabezpieczone przed zwarciem wyjście typu otwarty kolektor, które jest podłączone do szyny ujemnej (minus). Maks. Prąd 50 mA. Wyjście alarmowe jest zwykle używane do aktywacji sygnału dźwiękowego, diody LED lub przekaźnika. Opóźnieniewyłączeniaobciążenia i ponownego podłączenia Obciążenie jest wyłączane 90 sekund po aktywacji alarmu.

Jeśli napięcie akumulatora ponownie wzrośnie do wartości progowej dla ponownego podłączenia w tym okresie (na przykład po uruchomieniu silnika), obciążenie nie zostanie wyłączone. 30 sekund po przekroczeniu przez napięcie akumulatora określonej wartości napięcia dla ponownego podłączenia, obciążenie zostanie ponownie podłączone. Zakres dostawy: 1x Victron BPR000065400 BP-65 Zabezpieczenie akumulatora 65A 12V 24V 1x Instrukcja obsługi BatteryProtect 12/24V 65A od Victron Energy to zaawansowane urządzenie służące do automatycznej ochrony akumulatorów przed głębokim rozładowaniem, które mogłoby prowadzić do ich trwałego uszkodzenia. To inteligentne rozwiązanie samoczynnie odłącza akumulator od zasilania, gdy napięcie spada poniżej bezpiecznego poziomu, zapewniając dłuższą żywotność i niezawodność systemu energetycznego.

Automatyczne Wykrywanie Napięcia BatteryProtect automatycznie identyfikuje, czy system działa na 12V czy 24V, co czyni go niezwykle uniwersalnym w wielu zastosowaniach. Dzięki temu użytkownicy nie muszą się martwić o ręczną konfigurację napięcia, co znacznie upraszcza proces instalacji. Programowalne Progi Odłączenia i Załączenia Urządzenie oferuje pełną możliwość dostosowania progów napięcia odłączania i ponownego podłączenia, pozwalając użytkownikowi na precyzyjne dostosowanie systemu do indywidualnych potrzeb. Programowanie progów odbywa się w prosty sposób za pomocą czytelnego siedmiosegmentowego wyświetlacza, co zapewnia pełną kontrolę nad działaniem systemu. Zaawansowana Technologia MOSFET Zastosowanie technologii MOSFET w BatteryProtect sprawia, że przełączanie odbywa się bez iskrzenia, co zwiększa bezpieczeństwo użytkowania.

Dodatkowo, bardzo niski pobór własny energii sprawia, że urządzenie jest niezwykle oszczędne w eksploatacji. Funkcje Alarmowe Urządzenie wyposażone jest w wyjście alarmowe, które może być połączone z sygnalizatorem dźwiękowym lub świetlnym, informując użytkownika o aktualnym stanie akumulatora. Dzięki temu, wszelkie potencjalne problemy zostaną natychmiast zasygnalizowane, co zwiększa bezpieczeństwo pracy systemu. Zabezpieczenie Przed Przeciążeniem BatteryProtect odłącza obciążenie, gdy prąd przekracza maksymalną wartość 65A, chroniąc system przed przeciążeniem i uszkodzeniami wynikającymi z nadmiernego poboru prądu. Jest to szczególnie przydatne w systemach, które muszą operować w zmiennych warunkach zasilania.

Specyfikacja: Model: Battery Protect 12/24V 65AMaksymalny ciągły prąd obciążenia: 65APrąd szczytowy (30 sekund): 250AZakres napięcia roboczego: 6 - 35VPobór prądu:

Gdy włączone: 1,5 mAPrzy wyłączeniu lub odcięciu niskiego napięcia: 0,6 mAOpóźnienie wyjścia alarmowego: 12 sekundMaksymalne obciążenie wyjścia alarmowego: 50 mA (odporność na zwarcia)Opóźnienie odłączenia obciążenia:

90 sekund (natychmiast po wyzwoleniu przez system VE.Bus BMS)Opóźnienie ponownego podłączenia obciążenia: 30 sekundProgi domyślne: Odłączanie: 10,5V lub 21VWłączanie: 12V lub 24VZakres temperatury roboczej:

Pełne obciążenie: -40°C do +40°C60% obciążenia nominalnego przy 50°CStopień ochrony IP: Elektronika: IP67 (potted)Połączenia: IP00Połączenie:

M6Moment montażowy: 5 NmWaga: 0,2 kgWymiary (wys. x szer. x gł.): 40 x 48 x 106 mm BatteryProtect 12/24V 65A to urządzenie, które doskonale sprawdza się w systemach wymagających stabilnej ochrony przed rozładowaniem i przeciążeniem. Jego programowalne funkcje, niskie zużycie energii oraz wysoki poziom bezpieczeństwa czynią go idealnym wyborem dla profesjonalnych instalacji energetycznych. BatteryProtect BP-65 12/24VBatteryProtect odłącza akumulator od nieistotnych obciążeń, zanim akumulator zostanie całkowicie rozładowany (co spowodowałoby jego zniszczenie) lub gdy nadal ma wystarczającą pojemność, aby uruchomić silnik.

Automatyczne ustawienie 12/24V BatteryProtect automatycznie wykrywa napięcie systemowe. Łatwe programowanie BatteryProtect można ustawić tak, aby łączył/rozłączał się przy kilku różnych poziomach napięcia. Siedmioczęściowy wyświetlacz pokaże, które ustawienie zostało wybrane. Specjalne ustawienie dla akumulatorów litowo-jonowych W tym trybie BatteryProtect może być kontrolowany przez magistralę VE. Bus BMS. Bardzo niskie zużycie energii Niskie zużycie energii jest bardzo ważne dla akumulatorów litowo-jonowych, zwłaszcza po wyłączeniu niskiego napięcia.

Ochrona przeciwprzepięciowa W przypadku przepięcia skutkującego możliwym uszkodzeniem wrażliwych urządzeń, urządzenia są odłączane, jeśli napięcie DC przekracza 16 V lub 32 V. Zabezpieczenie przed iskrzeniem Nie działa w przypadku elementów przekaźnikowych, ale w przypadku przełączników tranzystorowych MOSFET iskrzenie nie występuje. Opóźnione wyjście alarmowe Wyjście alarmowe jest aktywowane, jeśli napięcie akumulatora spadnie poniżej ustawionej wartości na dłużej niż 12 sekund. Uruchomienie silnika nie aktywuje więc alarmu. Wyjście alarmowe jest wyjściem typu otwarty kolektor na szynie ujemnej, maks.

prąd 50 mA. Wyjście alarmowe jest zwykle podłączone do brzęczyka lub światła. Opóźnione odłączenie obciążenia Obciążenie jest odłączane 90 sekund po wyzwoleniu alarmu. Jeśli w tym czasie napięcie akumulatora wzrośnie do poziomu "progu połączenia" (np. podczas uruchamiania silnika), obciążenie nie zostanie odłączone. BatteryProtect jest jednokierunkowy, tzn.

prąd może przepływać tylko z wejścia "in" do wyjścia "out". Odwrotny przepływ prądu z wyjścia "out" do wejścia "in" jest niedozwolony i spowoduje uszkodzenie urządzenia. > Ochrona akumulatora 65A dla 12V i 24V BatteryProtect firmy Victron wyłącza zasilanie akumulatora konsumenckiego, zanim akumulator rozruchowy ulegnie nadmiernemu rozładowaniu. Wyjście alarmowe jest aktywowane, jeśli napięcie akumulatora spadnie poniżej ustawionego poziomu na dłużej niż 12 sekund. Wyjście można wykorzystać do podłączenia sygnału dźwiękowego, diody LED lub przekaźnika.

Jeśli niskie napięcie utrzymuje się przez kolejne 90 sekund, obciążenie zostaje wyłączone. Zasilanie zostanie ponownie włączone dopiero 30 sekund po osiągnięciu żądanego napięcia akumulatora. Funkcje Kompatybilność marki: Victron EnergyOdpowiedni dla: System fotowoltaicznyOchrona przeciwprzepięciowa:

JTyp produktu: Odłącznik akumulatoraAutomatyczny włącznik/wyłącznik: TakMonitorowanie napięcia: TakBluetooth Low Energy (BLE): TakOchrona przed iskrami:

TakOchrona przed rozładowaniem: TakOpóźnienie włączenia i wyłączenia przy ustawionym napięciu: 30 sekundAutomatyczne wykrywanie napięcia: TakAplikacja specjalna: VictronConnectUstawianie poziomów włączania/wyłączania:

9 predefiniowanych poziomów Konstrukcja: Tak Wbudowany wyświetlacz: TakKolor produktu: NiebieskiDostarczane kable: Wtyczka z wstępnie zmontowanym kablem DC minusWejście/wyjście alarmowe:

TakMiędzynarodowy kod ochrony (IP): IP67Typ montażu: M6Wskaźniki LED: NieLiczba połączeń VE. Bus: 1 Zasilanie Napięcie akumulatora DC:

12/24 VMaksymalny prąd: 250 AMaksymalny ciągły prąd obciążenia: 65 AZakres napięcia roboczego: 6-35 V Waga i wymiary Głębokość: 55 mmSzerokość:

106 mmWysokość: 48 mmWaga: 200 g WłaściwościNapięcie deWyjście napięcia przemiennego12 -- 24VKolor obudowyNiebieskiWaga i wymiarySzerokość48 mmWaga i wymiarySzerokość106 mmWysokość40 mmWaga200 g .
